MULF2 durch Combox Media ersetzen

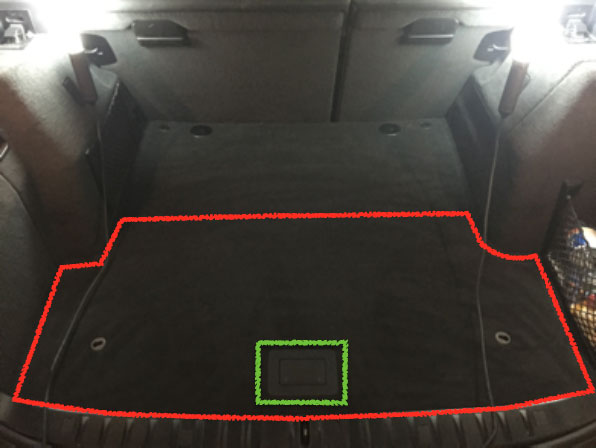

1. Kofferraumboden (in rot markiert) mit dem Hebel (grün) herausnehmen.

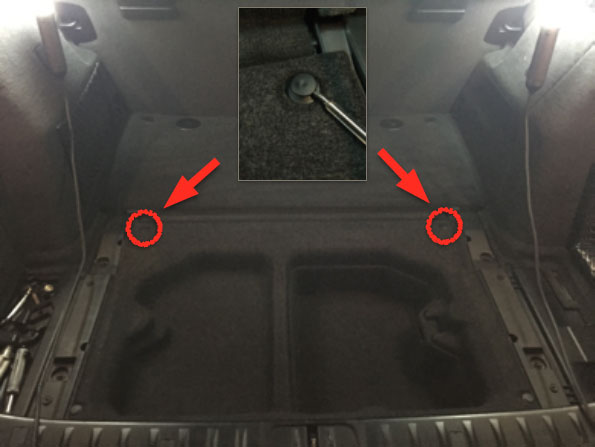

2. Die zwei Halteclips (in rot markiert) mit Hilfe eines Schraubenziehers entriegeln und herausnehmen.

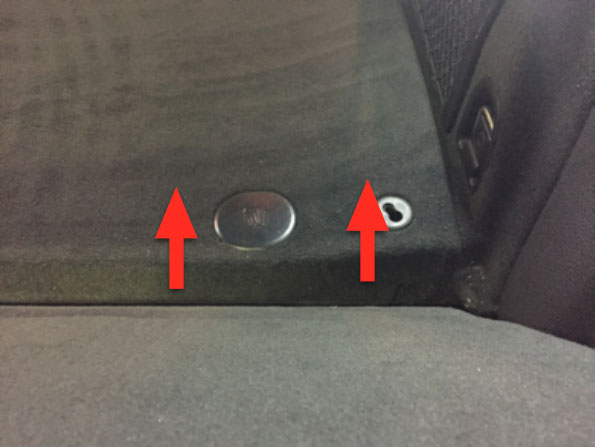

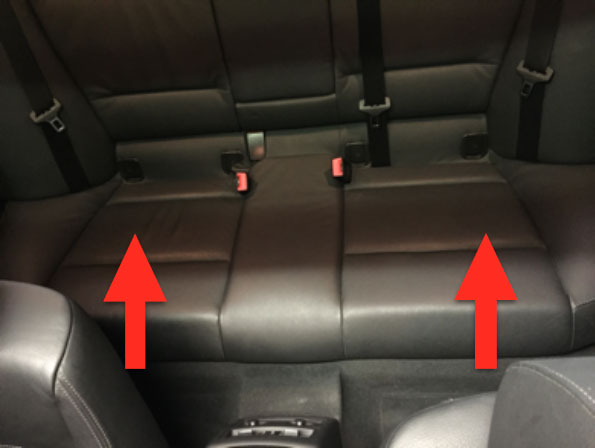

3. Nun müsst Ihr die Rücksitzbank herausnehmen. Diese einfach per Hand mit etwas Kraft nach oben ziehen.
Danach die Rücksitzbank etwas nach vorne ziehen, um den nächsten Schritt durchführen zu können.

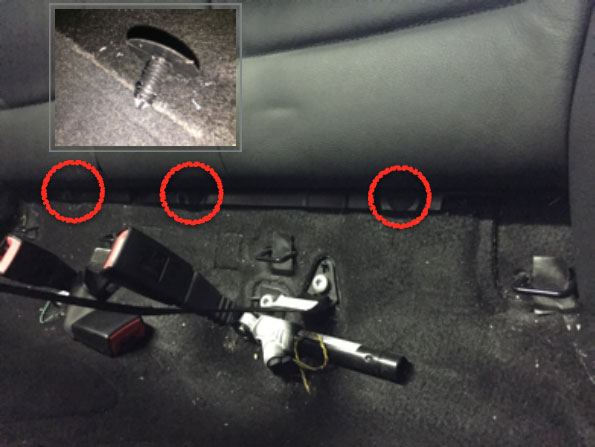

4. Die drei Clips (rote Kreise) herausnehmen. Dies geht am einfachsten so: den Clip mit dem Schraubenzieher etwas heraushebeln, ihn danach um 45° drehen, wieder etwas hebeln, anschließend erneut den Clip um 45° drehen usw.

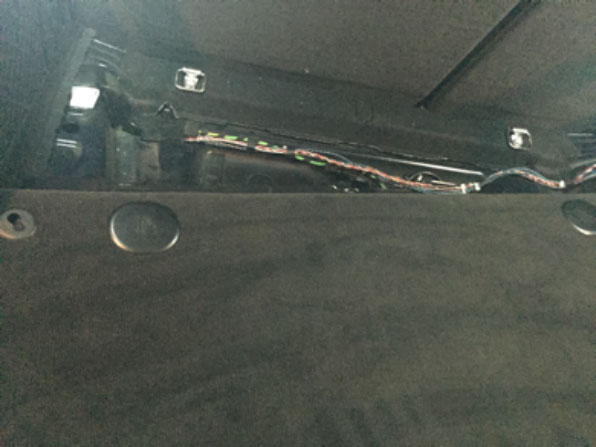

5. Ihr könnt dann die Kofferraumablage nach oben ziehen (geht etwas schwer).

6. Danach die Ablage zur Seite legen.

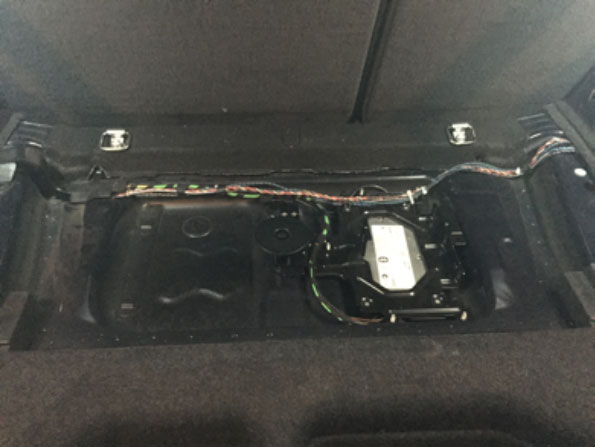

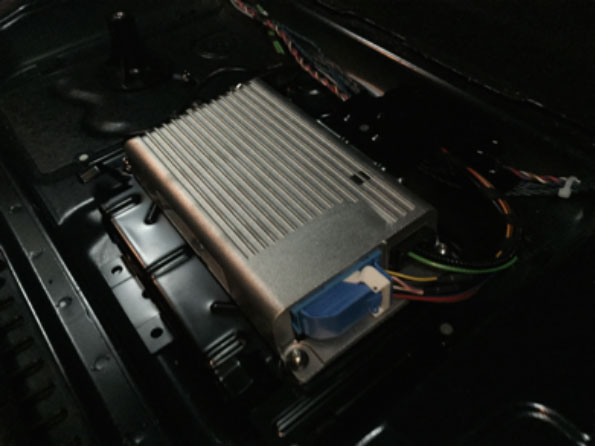

7. Rechts kann man gut die MULF2 erkennen.

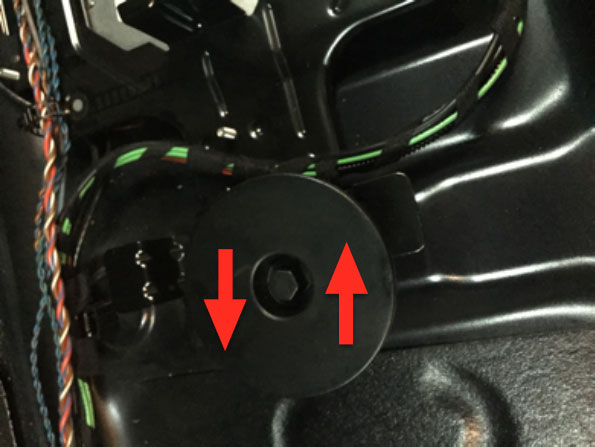

8. Dann von Hand das Plastikteil im Gegenuhrzeigersinn drehen.

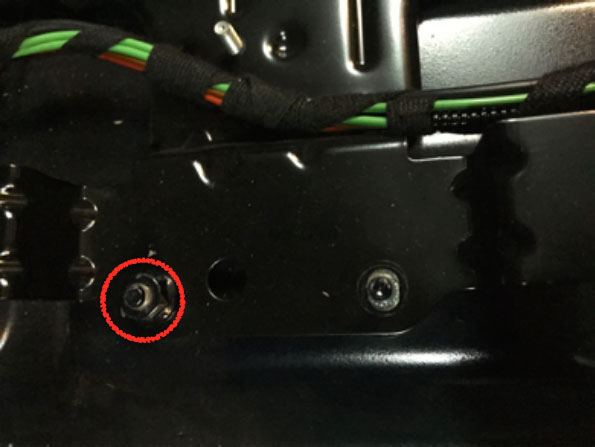

9. Darunter befindet sich eine 10er Mutter.

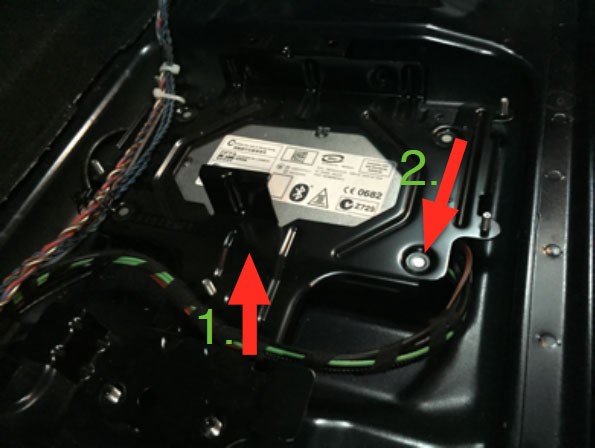

10. Die Halterung muss zuerst nach oben gezogen werden (1.) und anschließend nach links (2.).

11. Nachdem die Halterung gelöst ist, kann man sie einfach umdrehen.

12. Nun müsst Ihr die beiden Nasen (in rot) herunterdrücken und die beiden Stecker gerade herausziehen.

13. Den Stecker entriegeln und das weiße Teil komplett zur Seite schieben.

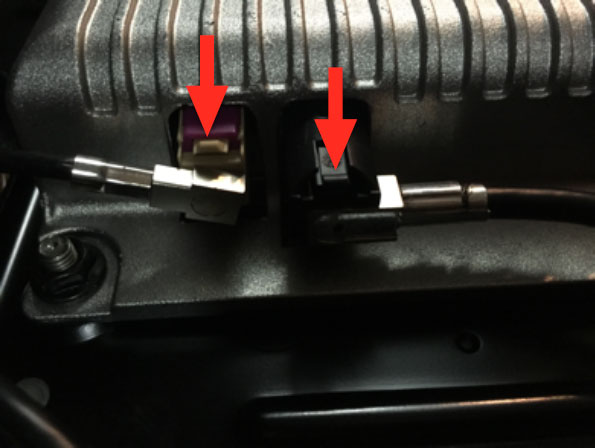

14. Den MOST Stecker einfach entriegeln und herausziehen.

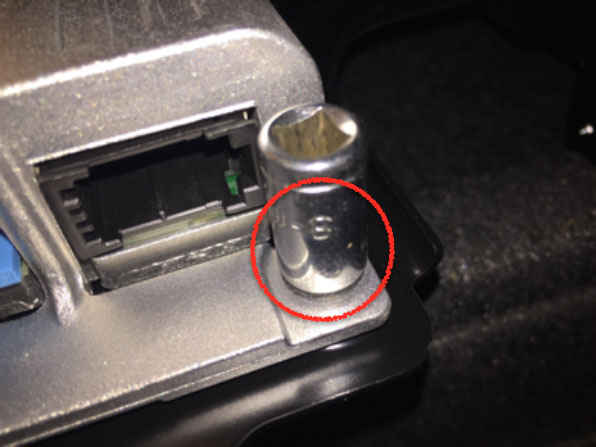

15. Nun die 4 Schrauben der MULF lösen (4x 8er Mutter).

16.

Mulf2, Combox

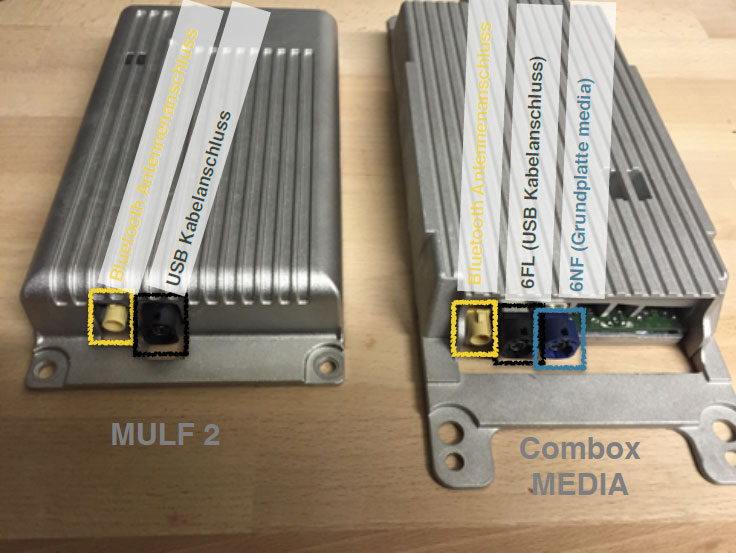

Mulf2, Combox Anschlüsse

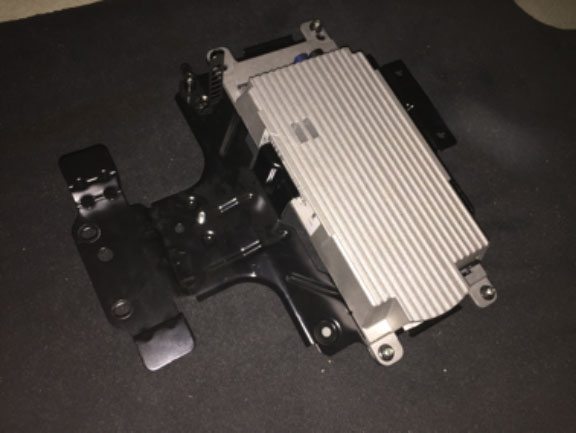

17. Die Combox Media einfach mit den 4 Muttern auf der Halterung befestigen.

Combox befestigen

18. Nun Kabel umpinnen.

Kabel umpinnen

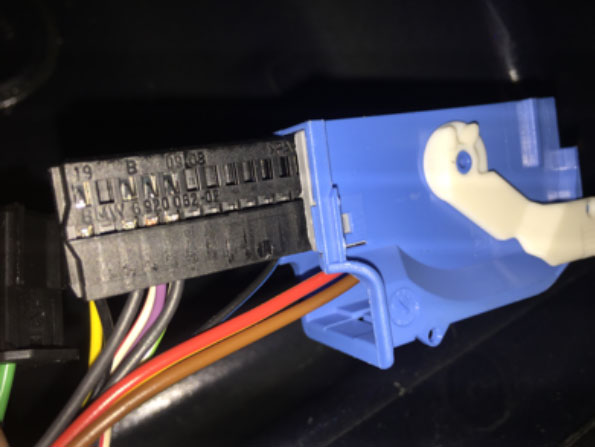

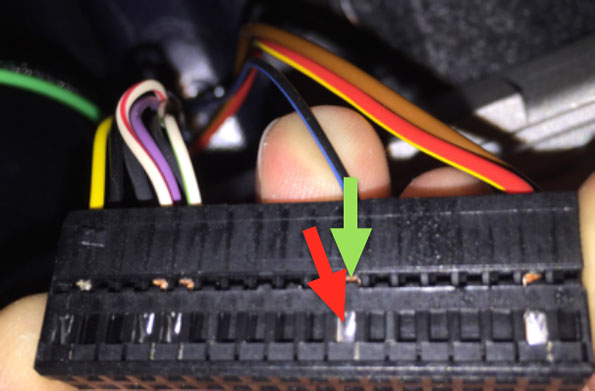

19. Bitte vorsichtig (!!) Pins mit einem kleinen Gegenstand entriegeln (roter Pfeil) und danach ganz leicht herausziehen. Erneut entriegeln (grüner Pfeil) und herausziehen.

Kleiner Tipp: Kabel nummerieren. Dazu am besten einen Aufkleber benutzen oder die Farbe mit der dazugehörigen Pin-Nr. notieren.

Danach den neuen Stecker nehmen und einfach umpinnen.



Umrüstung von MULF2 auf Combox Media:

Combox

X34130



MULF2HI

X14133M

1 Power T30 17
10 AUX GND 22
11 MIC BLNC 21
12 MIC- 19
14 Ground 36
15 TEL Wake Up 33
22 AUX BLNC 23
23 AUX NF L 4
24 AUX NF R 5
25 MIC+ 1



Umrüstung von MULF2 und TCU auf Combox Media:

Combox

X34130



MULF2HI

X14133M

 TCU

X14133T

1 Power T30 17
10 AUX GND 22
11 MIC BLNC    21
12 MIC-   19
14 Ground 36
15 TEL Wake Up   33
22 AUX BLNC
23 AUX NF L 23
24 AUX NF R 4
25 MIC+ 1

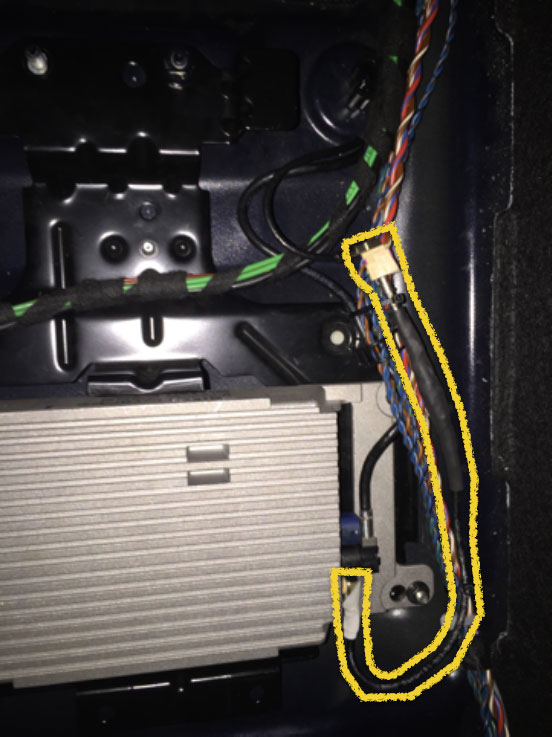

20. Eventuell ist das Bluetooth-Antennenkabel zu kurz, da die Combox in einer anderen Richtung sitzt. In diesem Fall: Kabel verlängern oder einen Adapter
kaufen/basteln.

21. Nun alles wieder in umgekehrter Reihenfolge zusammenbauen.

Danach alles noch codieren und Combox-Feature genießen :D
