Hier eine Anleitung zum nachrüsten des Gepäcknetz im Kofferraum.

So los gehts: Nachrüsten eines Gepäckraumbodennetz! """"Alle Teileangaben via bmwfans.info""""
Was wir brauchen, Material:

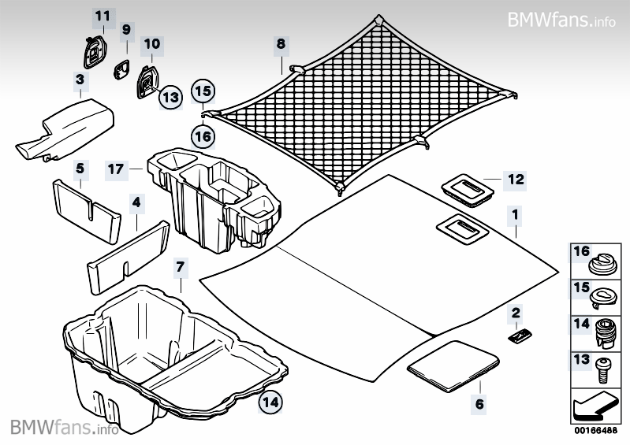

Teilekatalog
1x Nr. 8, Das Netz: 51 47 7 131 153 €43.28
6x Nr. 15, Befestigungsbock oben 51 47 6 955 265 €0.35
6x Nr. 16, Aufnahme Spannband Unterteil 51 47 6 955 266 €0.35

Bmwfans Info Bmw Gepaecknetz Teilenummer

Als Arbeitsmaterial brauchen wir:
Feile "am besten eine grobe"
Messer "am besten scharf "
Akkuschrauber "am besten geladen"
Lochfräse "leider lag die bei mir Zuhause, deshalb haben wir eine andere Fräse genommen"
Edding "zum anzeichnen"
Staubsauger "um den Dreck aufzusaugen"
Meter "zum messen"
Wasserwaage "um teilweise die Flucht besser aus zu loten"

Ich empfehle für die Montage unbedingt Handschuhe, wir hatten keine, und es juckt und sticht jetzt überall.
Da der Boden auch so einer Art Glaswolle ist.

Grundsätzlich besteht die Problematik, dass man nicht weiß, wo soll man denn nun anfangen!?!?
Deshalb empfehle ich die Montage zu zweit, da man am Anfang alles auf Spannung halten hat und sich somit einen besseren Überblick verschaffen kann.

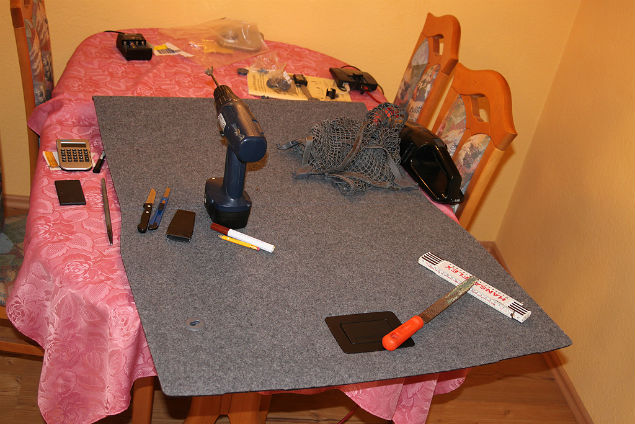

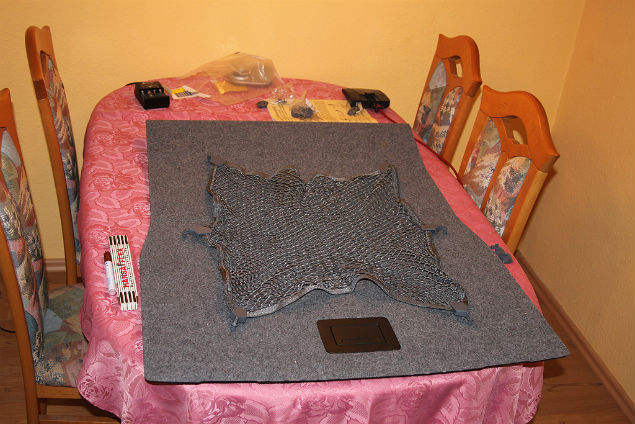

Als erstes wird der Boden ausgebaut, auf einem "großen" Tisch platziert.

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 1

Wir haben es nun so gemacht, wir haben zu zweit das Netz gespannt um zu gucken, wo soll es denn anfangen!
Achtung hierbei, dass ihr nicht den Griff mit dem Netz verdeckt, d.h. beim ersten anzeichnen 3 mal schauen, bevor man den Edding ansetzt,
wenn man mit dem Edding einmal anzeichnet dann ist es vorbei. Ein Bleistift o.ä. könnte man verwenden, davon bin ich aber nicht überzeugt,
da man es einfach nicht gut erkennen kann. Wichtig beim anzeichnen, den inneren Ring anzeichnen, nicht den äußeren!

Wir haben uns beim ersten Halter für 15cm Unterkante und 7,0cm von links entschieden, gemessen an der Außenkante der Halterung, also nicht mittig!!!!

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 2

Es wurde extra darauf geachtet, dass die Halter immer zu den Ecken zeigten, so das sich das Netz später sauber spannt!
Also:
Halter ansetzten, und mit einem Edding den Kreis anzeichnen,
mit einem Messer den Teppich oben entfernen, so dass sich die Fräse nicht im Teppich verfängt und der Teppich ausfranst.
Mit der Fräse soweit bohren "fräsen" bis der Führungsbohrer unten wieder rausschaut, und dann von unten fräsen bis das Loch fertig ist.
Warum von unten, auch unten ist ein Teppich, wenn man von oben durchbohrt "fräst" kann es passieren, dass der Teppich ausfranst,
und wir wollen alle keine ausgefransten Kanten sehen, wenn wir unseren Boden anheben und ihn von unten sehen.
Mit dieser Technik wird alles relativ sauber!!!
Jetzt kommt die Feile ins Spiel, damit feilen wir die Rundungen passend!

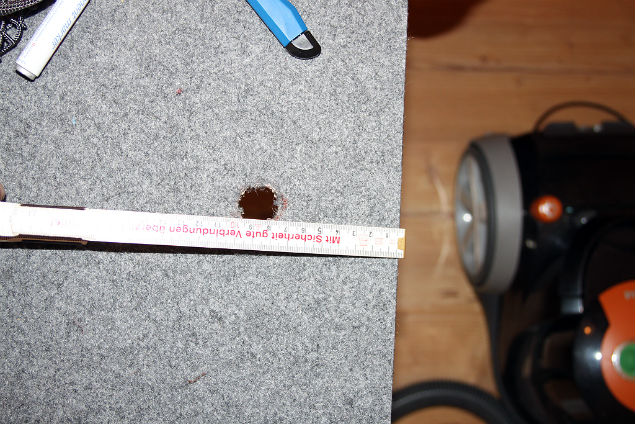

Mit dem Messer schneiden wir von unten eine kleine Kerbe in die Glasfaser, da an Aufnahme Spannband Unterteil eine Nase ist, die dann die Richtung vorgibt.
D.h. die Nase zeigt in die Richtung, in die dann auch der Halter vom Netz gespannt wird!

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 3

***Wichtig*** wenn ihr das bohren/fräsen anfangt, haltet den Staubsauger bereit, so dass sich dieses Gewebe nicht verteilen kann "es juckt wie verrückt"

wenn jetzt das Spannband Unterteil fest im Boden steckt drücken wir von oben den Befestigungsblock oben fest in den Spannband Unterteil!
Am Anfang wundert man sich noch, das geht aber schwer! Einfach mit viel Druck die beiden Teile zusammendrücken, bis man zweimal ein Klack hört,
erst dann sind die Nasen eingerastet!

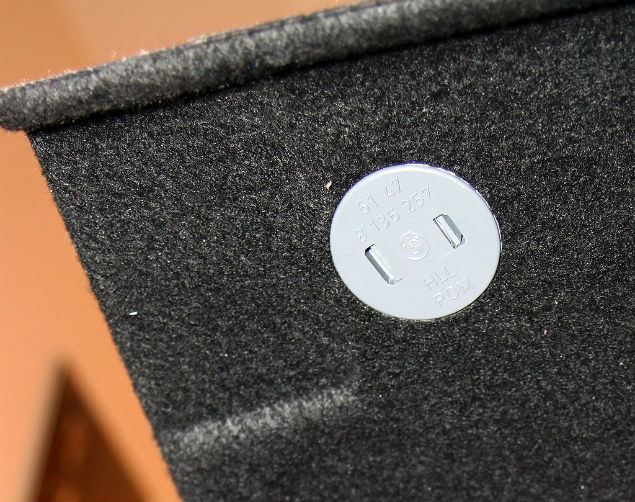

Auf der Rück wie auch auf der Oberseite sieht man wie sich die Halterung in den Teppich drückt!

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 4

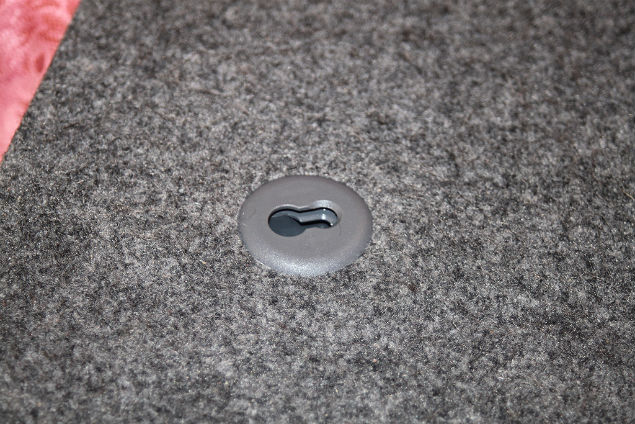

Oberseite

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 5

Sollte man jetzt einen Spalt sehen, dann sitzt die Halterung nicht richtig!

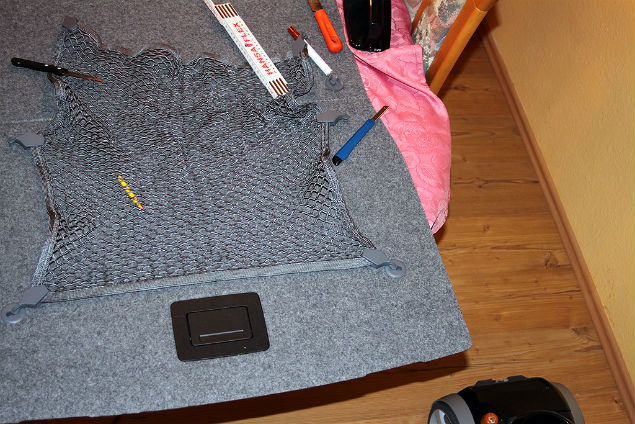

Nun wird die rechte Seite montiert, wieder das gleiche Prozedere wie links, messen, gucken, messen, gucken, Augenmaß hilft!! Dann anzeichnen, Teppich wegschneiden, fräsen, feilen,
Kerbe ausschneiden, und beide Teile wieder fest ineinander drücken. Auch hierbei: 15cm von der Unterkante und 7,0cm von rechts! "aber wie gesagt auch Augenmaß hilft"

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 6

Sooo 1/3 haben wir geschafft!!!

Als nächstes kommen die mittleren Halter dran. Hier haben wir uns für 6,0cm von rechts und 2,0cm von dem Knick in der Mitte des Bodens entschieden,
und das gleiche natürlich links!
Wieder das gleiche Prozedere, wie bei den ersten Haltern, messen, gucken, messen, gucken, Augenmaß hilft!! Dann anzeichnen, Teppich wegschneiden, fräsen, feilen,
Kerbe ausschneiden, und beide Teile wieder fest ineinander drücken.

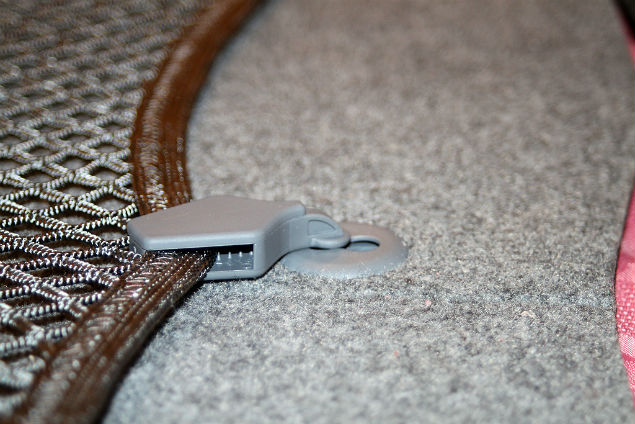

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 7

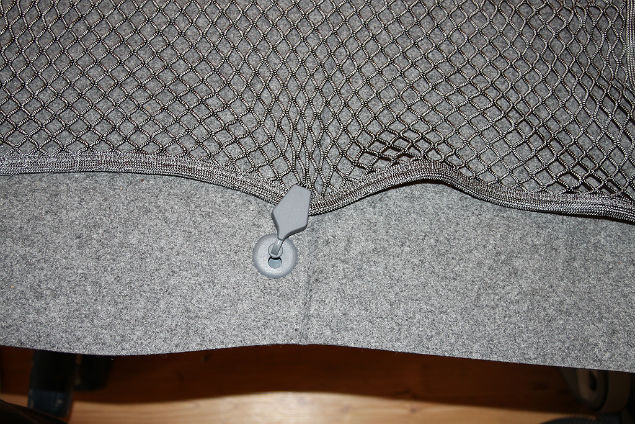

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 8

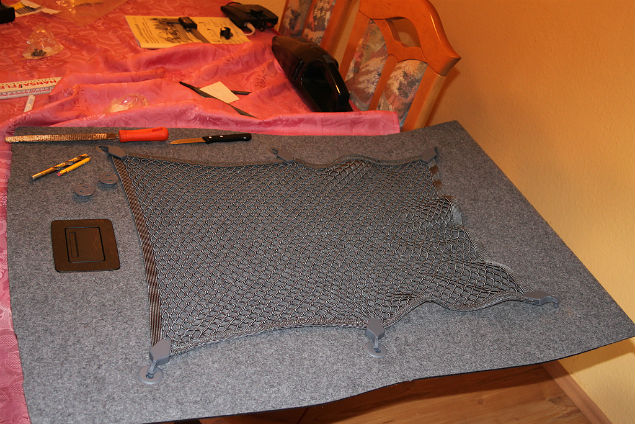

Das Netz sollte jetzt schon auf Spannung sein, zumindest zwischen den ersten vier montierten Haltern!

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 10

ENDSPURT!!! Noch zwei Halter, dann haben wir es geschafft!!!!

Für die zwei letzten Halter haben wir uns für 6,0cm von den Seitenkanten und 4,0cm von der Hintersten Kante entschieden "Achtung nicht vom Knick, sondern von der hintersten Kante!!!
Wie soll es anders sein, aber: messen, gucken, messen, gucken, Augenmaß hilft!! Dann anzeichnen, Teppich wegschneiden, fräsen, feilen,
Kerbe ausschneiden, und beide Teile wieder fest ineinander drücken.

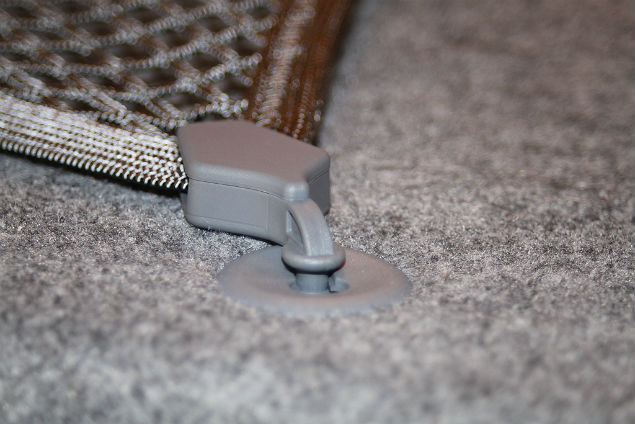

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 11

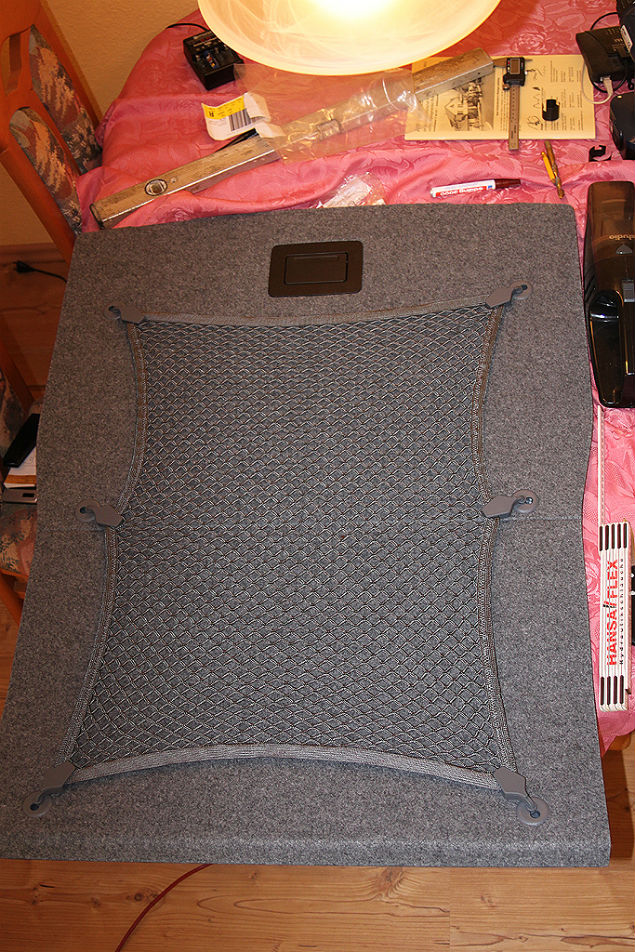

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 12

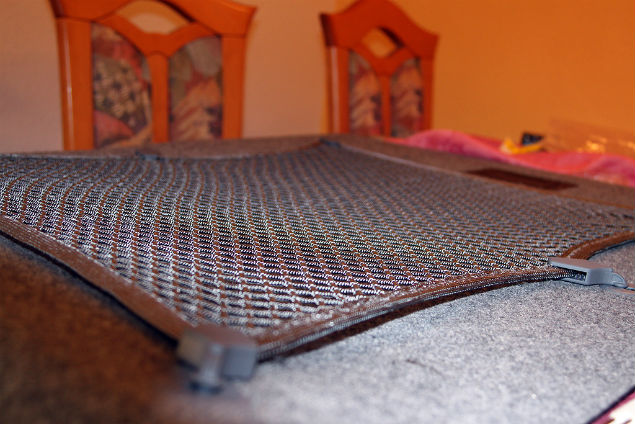

Wichtig war mir/uns, dass das Netz auch wirklich auf Spannung sitzt, und sich keine Falten o.ä. bilden!
Das uns ganz gut gelungen

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 13

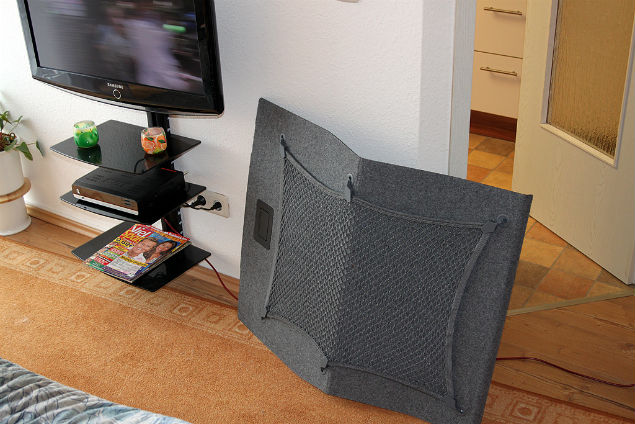

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 15

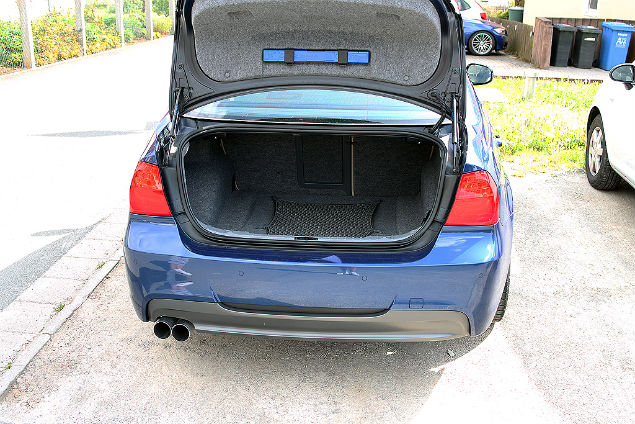

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 16

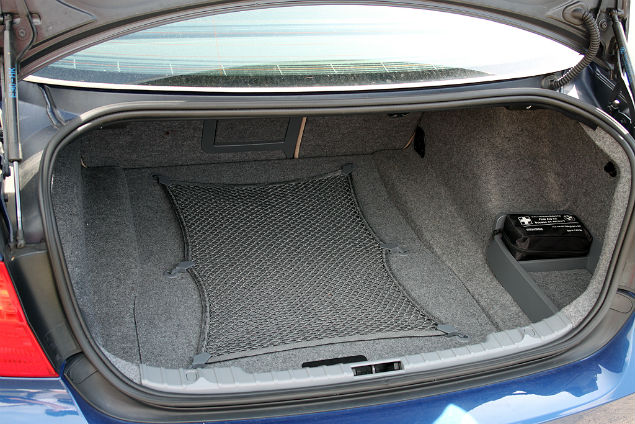

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 17

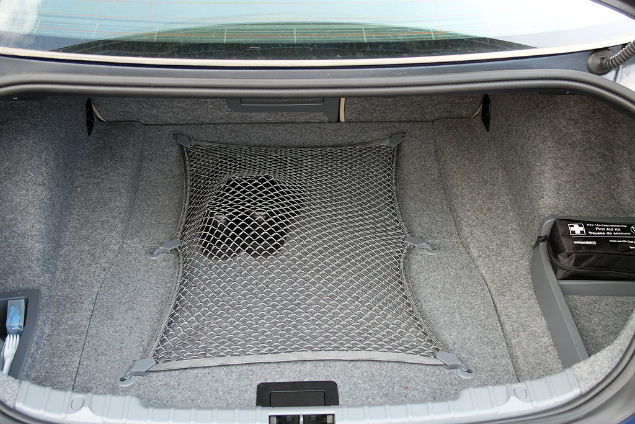

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 18

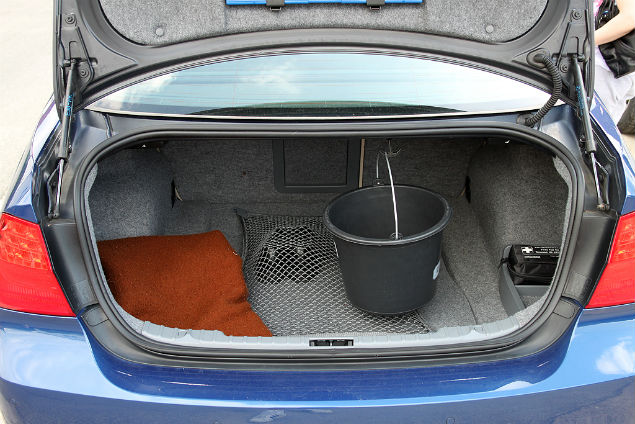

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 19

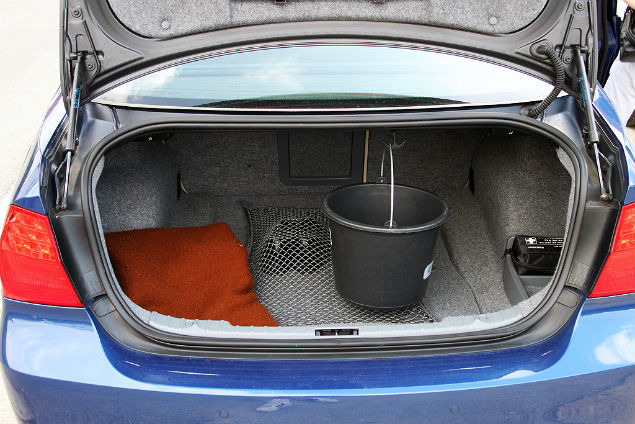

Bmw Anleitung Gepaecknetz Nachruesten E90 Faq De 20

Ich hoffe den Leuten etwas geholfen zu haben, die in Zukunft vielleicht vorhaben, auch dieses Netz nachzurüsten!
Wer Rechtschreibfehler findet darf sie behalten.
Und natürlich vielen dank an meinen Vater, der mich wieder einmal fachmännisch unterstützt hat.

Diese Anleitung wurde von dem User Markus666 aus dem E90-Forum.de zu Verfügung gestellt.
