Anleitung: Einbau Dension Gateway 500 + Dension Audio Video Router + Dension BT1500
Vorbereitung
Je nach Fahrzeug und Ausstattung ( Mein BMW e90 390L 320D BJ.05/08 ohne CDC)
BMW 3 Series E90/E91 2005
i-Drive, Professional
(CCC, 8.8", dual slot)
Ich habe mir die Teile gekauft Dension Gateway500 mit GenTool
- Dension Gateway 500 GW51MBE - iPod iPhone AUX USB Interface + Menü Freischalter BMW 5er E60 E61 E63
- Dension BTA1500 Bluetooth Adapter für Gateway 500 (GW51MO2)/ BTA 1500 für 69€
- Dension Gateway 500 - Audio Video Router - Interface für BMW iDrive (Professional) D-AVRG5B1 für 159€
- Schraubendreher T20
- Phasenprüfer
- Multimeter
- Abisolierzange
- Seitenschneider
- Gewebeband (Isolierband)
- Kabelbinder
- Installationsplan (Selbst erstellt)
Montage
Wie der Oli im Blog hier schon sagt kann man die Anleitung als Vorbild nehmen ==> Die Anleitung zur Installation des Ipod Interfaces stammt von SKatETCC und wurde im Motor-Talk Forum gefunden. Quelle: http://www.oli82.de/

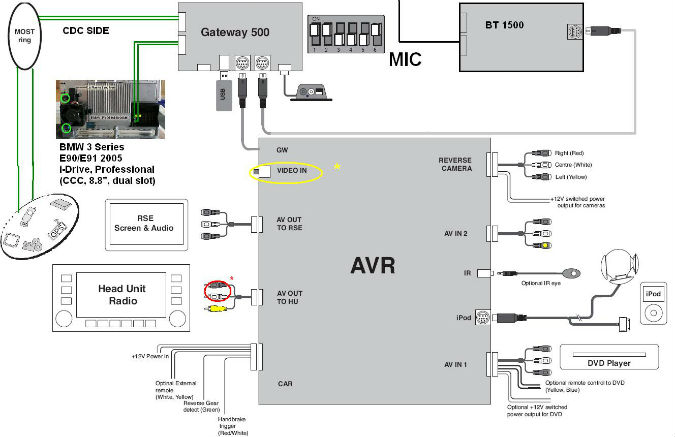

Hier einmal mein Installationsplan:
Zu dem roten * ( Die Audio links und Rechts werden nicht benötigt weil das Signal Digital über das Gateway500 gesendet wird.
Zu dem gelben * ( Hier wird der Originale TV-Tuner angeschlossen)
Handbrake und Reversegear auf Masse legen wenn nicht benötigt.
Mein Vorbild war:
Codierung
Ich habe für die Codierung nicht den weg zum BMW Händler gebraucht sondern hatte ein GenTool dafür. Es hat erst einmal nicht geklappt eine E-Mail zum Dension Support leider nur English aber nach einem Tag hatte ich die Lösung die Kollegen bei Audiotechnik Dietz Vertriebs-GmbH helfen auch gern Telefonnummer: 0049 0 6359 - 933188.
Ich hatte kein CD Wechsler sowie TV-Tuner und es hat funktioniert.
Kosten und Fazit
Ich habe das was ich Wollte habe ca. 600€ - 700€ ausgegeben aber habe alles was ich möchte.
Diese Anleitung soll bei der Installation in den BMW E9x helfen. Nachbau oder Schäden sind auf eigene Gefahr.
